J3X·JF3X自由浮球式蒸汽疏水阀
带有热静力排空气装置的自由浮球式蒸汽疏水阀
J3X浮球疏水阀特点
紧密密封、性能可靠的铸铁、球墨铸铁或不锈钢材质的自由浮球式蒸汽疏水阀、适用于小型加工工艺。
1.自动调节型自由浮球式疏水阀可提供连续、平稳和低速的冷凝水排放。
2.高精磨加工的浮球、阀嘴始终位于水面下、具有完美的密封性、即使冷凝水量很少、也不泄蒸汽。
3.只有一个运动部件-浮球、避免了阀的集中磨损、不需维修、延长了使用寿命。
4.具有“故障常开”功能的热静力膜盒（X-元件）自动排放接近于蒸汽温度的空气、确保快速启动、加热均匀、提高生产率。
5.在线更换内件和清理非常简便、减少了维修费用。
6.内置大流通面积过滤网、保证无故障工作。
J3X·JF3X自由浮球式蒸汽疏水阀的疏水量：冷凝水排量大约在每小时50 kg到500 kg之间。
TLV浮球疏水阀-J3X的图片：
J3X·JF3X自由浮球式蒸汽疏水阀的参数表：
| 型号 | J3X | JF3X |
| 连接方式 | 螺纹 | 法兰 |
| 口径（mm） | 15,20,25 | |
| 阀嘴 | 2,5,8,10,21 | 2,5,8,10,16 |
| 最大工作压力（MPaG） PMO | 0.2,0.5,0.8,1.0,2.1 | 0.2,0.5,0.8,1.0,1.57 |
| 最大工作压差（MPa） △PMX | 0.2,0.5,0.8,1.0,2.1 | 0.2,0.5,0.8,1.0,1.57 |
| 最小工作压力（MPaG） | 0.01 | |
| 最大工作温度（℃） TMO | 220 | |
| X-元件的过冷度（℃） | 6℃以内 | |
| X-元件的类型 | B | |
| 受压外壳的设计条件（非工作条件):最大允许压力（MPaG)PMA:2.1(J3X),1.57(JF3X）最大允许温度（℃）TMA:220 | ||

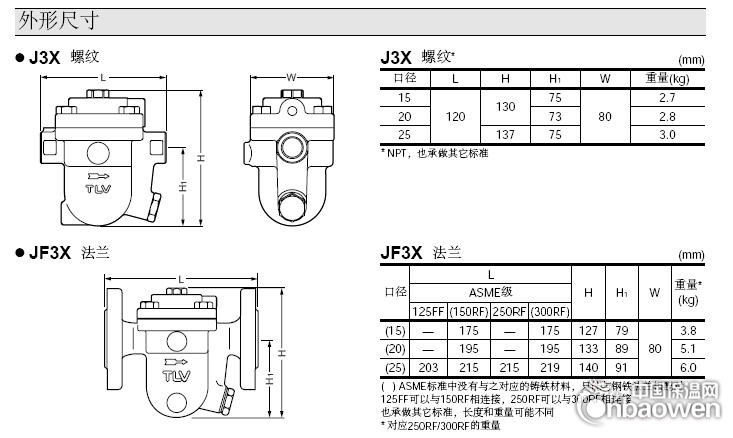

J3X自由浮球疏水阀外形尺寸：
J3X自由浮球式蒸汽疏水阀的订货型号有：J3X-2 J3X-5 J3X-8 J3X-10 J3X-16 J3X-21
