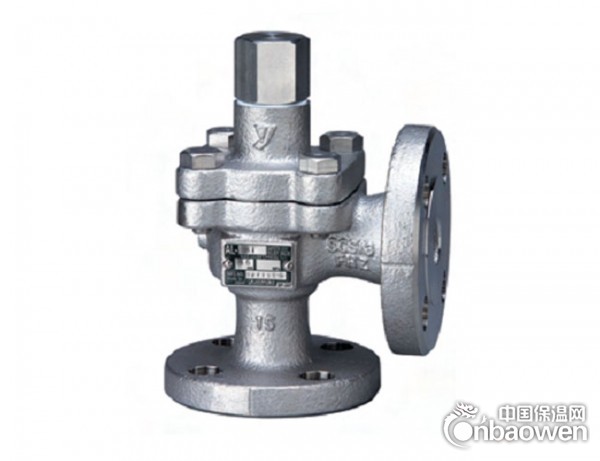

日本耀希达凯安全阀AL-31.31H 系列 尺寸单位 (MM). 工作压力 (KG/CM2) .重量 (KG)
| 型号 | AL-31 | AL-31H | |
| 结构 | 封闭式 | ||
| 应用 | 蒸汽，空气，冷水和热水，油，其它非危险液体 | ||
| 工作压力 | 0.05-1.0MPa | 1.0-2.0MPa | |
| 最高温度 | 220℃* | ||
|
|
阀体 | 不锈钢 | |
| 材料 | 弹簧盒 | 不锈钢 | |
|
|
气门，气门座 | 不锈钢 | |
| 连接 | JIS 10K RF 法兰 | JIS 16K RF 法兰 JIS 20K RF法兰 | |
*水，油等液体的情况下，最高温度为150℃
No. AL-31.31H 系列 尺寸单位 (MM). 最高操作压力 (KG/CM2) .重量 (KG)
|
公称通径 | 外形尺寸（mm） | 流通面积 | 重量（kg） | ||||
| πDl（毫米2） | ||||||||
|
|
入口直径×出口直径 | L | H1 | h | 阀座直径 |
|
|
|
| 15A | 15×20 | 73 | 72 | 160 | 16 | 20.1 | 3.4 | |
| 20A | 20×25 | 77 | 74 | 163 | 21 | 34.6 | 4.5 | |
| 25A | 25x32 | 91 | 87 | 187 | 26 | 53 | 6.5 | |
| 32A | 32x40 | 96 | 92 | 238 | 33 | 85.5 | 8.1（8.3） | |
| 40A | 40×50 | 114 | 100 | 277 | 41 | 132 | 11.4（11.7） | |
| 50A | 50×65 | 116 | 107 | 315（357） | 51 | 204.2 | 15.0（18.0） | |
* 括号中的上述数值法兰的尺寸和JIS 20K RF的权重。
