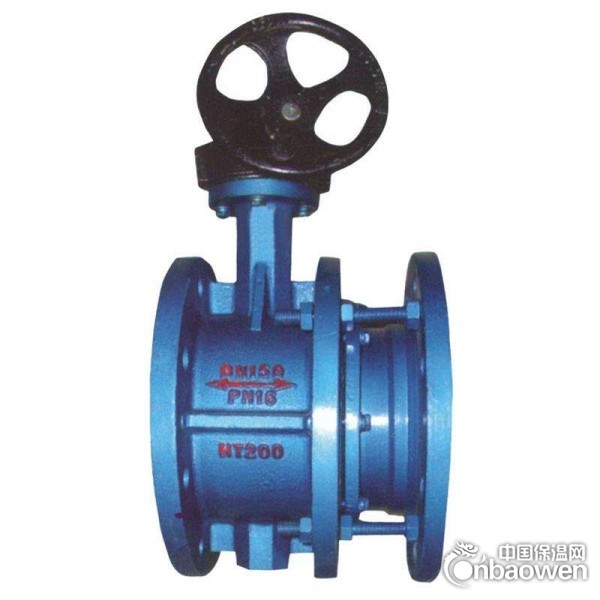

伸缩蝶阀 伸缩法兰蝶阀 涡轮伸缩蝶阀
|
伸缩蝶阀具有自动补偿管道热胀冷缩方便装卸的功能，使用于温度在425℃以下，公称压力在1.6MPa以下的石油，化工、电力、造纸、给排水和市政建设等工业管道上作调节流量和载断流体的最佳装置。
|
二、特点
1、结构独特，设计灵活，重量轻，省力，启闭迅速。
2、伸缩蝶阀不仅能补偿管道温差缩产生的热胀冷缩的功能，海能为维修阀门安装更换提供方便。
3、密封部位可调节更换，密封性能可靠。
三、主要技术参数
|
公称通经DN（mm)
|
50～2000
|
50～1600
|
||
|
公称药理PN（MPa)
|
0.6
|
1.0
|
1.6
|
|
|
密封试验(MPa)
|
0.66
|
1.1
|
1.76
|
|
|
强度试验(MPa)
|
0.9
|
1.5
|
2.4
|
|
|
适用温度
|
软密封
|
X:-40℃～90℃;XF:-20℃～200℃
|
||
|
硬密封
|
碳钢:-29℃～425℃ 不锈钢-40℃～650℃
|
|||
| 适用介质 |
水、空气、天然气、油品及弱腐蚀性流体
|
|||
| 泄漏率 |
符合GB/T13927-92标准
|
|||
| 驱动方式 |
蜗轮传动、电动、气动、液动
|
|||
四、主要零部件材料
|
零件名称
|
材料
|
|
阀体
|
WCB、QT450-10、不锈钢
|
|
蝶板
|
WCB、QT450-10、不锈钢
|
|
阀轴
|
2Cr13不锈钢
|
|
密封圈
|
橡胶
|
|
填料
|
柔性石墨
|
五、采用标准
|
制造标准
|
JB/T8527-97、GB/T 122387-89
|
|
法兰标准
|
GB9113-2000、GB17241.6-1998
|
|
检验标准
|
GB/T 13927-92
|
